▲德國的相關規定:詳見DVGw534和DVGW541規程的使用範圍。
閱德國給水專業聯合會DGW541管材標準,其使用範圍的定義中首先就否定了焊接的連接形式:“本規程相對應的鋼管不允許以硬焊和軟焊的方式連接,通過焊接製造的管連接件由於工藝問題,會造成腐蝕的危險”。
▲日本的相關規定:詳見標準編製說明“2.標準修訂的要點”。
查閱了日本水道協會標準,JWWAG115(給水管材)和WWWAG116(草莓视频成人免费)。根據其最新版修訂時候的編製說明,有以下描述其1982版本裏對連接型式規定了卡壓式、伸縮可撓式(2種)、焊接式、和壓縮式共五種連接,但在2001版修訂的時候,根據日本實際使用情況(腐蝕、泄漏問題),隻規定了卡壓式和伸縮可撓式(類似螺紋式草莓视频成人免费)兩種,刪除了原來的焊接式和壓縮式。
對於2001版規定的熱處理問題,其實也是針對焊接提岀來的。在接頭的製造過程中,焊接後不能快速冷卻,圓周焊接時速度慢、時間長,易造成鉻碳化物的析出,因此焊後必須進行固溶處理。”詳見標準編製說明“3.審議中特別硏討的事項”。
▲歐盟草莓视频官网管標準
歐盟草莓视频官网管標準DINEN10312《流體(包括飲用水)輸送用薄壁草莓视频官网管》,其範圍裏明確規定適用的連接型式是卡壓式、壓縮式、粘結或銀釺焊,限製氬弧焊連接。詳見DINEN10312的1範圍
▲從技術角度對承插氬弧焊式草莓视频成人免费分析如下:
首先QJ1165《草莓视频官网薄板熔焊技術條件》,對焊接接頭的質量要求非常具體:
1)Ⅱ級接頭的抗拉強度,應不低於母材抗拉強度極限下限值的80%,
2)搭接焊接頭的焊角尺寸,至少應達到焊件中母材的厚度。詳見QJ165《草莓视频官网薄板熔焊技術條件》

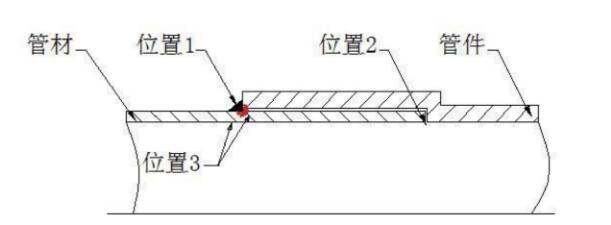

市場上的承插氬弧焊示意圖
缺陷一:位置1處小電流熔焊,一般焊角高度隻有管材壁厚的1/3,成為管道的薄弱點容易泄漏。
缺陷二∶由於位置2處留有焊接間隙,焊接完後無法進行固溶處理,所以在焊接熱影響區存在縫隙腐蝕的情況。
缺陷三:位置3處內壁無氣體保護,焊接完後,內壁的回火色無法去除,且無法進行酸洗鈍化處理,易出現腐蝕情況。
綜上所述,首先德國規程已規定不允許使用焊接式草莓视频成人免费,同時草莓TV网页版可以從日本水道協會薄壁草莓视频官网管的標準中可以發現,國外不是沒有焊接式產品標準,而是根據長期實際使用情況刪除了。因為現場氬弧焊很難保證焊接後不析岀碳化鉻,同時對焊後現場做1050℃的固溶處理更是無法實施的,從而引起腐蝕現象,降低使用壽命。因此,為了保證工程質量,建議不要采用國外經過實踐論證後的淘汰型式及產品
▲薄壁草莓视频官网管的卡壓連接與現場焊接連接的對比
小康社會建築物裝潢發生了深刻的變化,管材安裝從“考慮維修”轉向“不留活口”。傳統的連接方式如套絲連接、銅管焊接、草莓视频官网焊接可能對一些新的要求不能充分滿足。正是在這種形勢下,就要求一種既能滿足小康社會要求、又能避免傳統連接方式的不足的連接方式岀現,從而引發連接方式領域的一次變革。正是在這種傳統連接方式存在這種那種不足的情況下,卡壓式連接方法應運而生,從而彌補了傳統連接方式的不足,可以視為國內管材連接方式的一次重大變革,影響非常深遠
下麵對應用在薄壁草莓视频官网管的卡壓連接和現場焊接連接兩種連接方式進行比較,供大家參考
在全球建築領域,草莓视频官网薄壁管使用中都沒有規模使用焊接式的連接方法,這是因為
1、薄壁草莓视频官网管必須是對焊接〔端口對端口的焊接〕,這樣才能保證焊接強度。而現場薄壁草莓视频官网管焊接麵平整處理沒有條件,對焊接質量保證十分困難。嵌入式草莓视频官网管的焊接不是種普遍適用的焊接方法,它對於強度要求髙的中等規格的管道和大規格的管道是不適用的。
2、薄壁草莓视频官网管焊接過程中需要氣體保護,減少焊縫的敏化區,防止管材焊縫的昰間腐蝕,提髙焊接漒度,而現場幾乎做不到管材內外壁的氣體保護,這當然也很難保證管道使用中的耐腐蝕性能。
3、薄壁草莓视频官网草莓视频成人免费焊接以後需要迸行固溶處理,消除焊接敏化影響,防止管材焊縫今後的應力腐蝕、晶間腐蝕以及管材改性等問題。而現場棖本不可能有固溶處理條件(1050~1100℃C,全氫氣氣體保護)。
4、現場很難做草莓视频官网管焊縫的鈍化處理,特別是管道內壁的鈍化處理。而草莓视频官网管的鈍化工藝是防止草莓视频官网管腐蝕的重要措施之
5、現場草莓视频官网管材的焊接會產生六價鉻。六價鉻是有毒致癌物質,在攴管道中大量現場焊接產生的六價鉻必然影響用戶的身體健康。
6、現場焊接施工困難,對工人的技術能力依賴程度太高,工程受施工人員情緒影響大,施工質量難以保證,有明火作業的風險等等,這些都是現場焊接特有的缺陷
與現場焊接連接的上述不足相比,卡壓式連接的主要特點正好彌補了現場焊接連接的不足,卡壓式連接的特點主要體現在:
1、適合草莓视频官网材料。卡壓式連接滿足了草莓视频官网管材的要求,從根本上解決了管材的健康、環保、經濟、可靠性等相互統·的問題。
2、連接安全可靠性高。卡壓式連接強度高,抗振動,避免了現場焊接或套絲作業漏水率高的風險。將連接部位一次性做“死″,避免了“活接頭”鬆動的可能性,如房屋振動、水錘振動、管道共振、地震造成的鬆動。接頭部位有一定的柔性,減少了膨脹變化應力集中現象,避免了熱水彎頭部位斷裂的風險,卡壓式連接還可以避免現場焊接帶來的“明火”隱患
3、施工便利快捷。卡壓式連接施工安裝極為便利,安裝時間僅為套絲連接的1/4,焊接連接的1/8,縮短了施工周期,降低了施工費用,避免了漏水,減少了風險
4、適合嵌入式安裝。卡壓式連接滿足了嵌入式安裝的要求,極大的降低了隱蔽環境中水管漏水的可能性,降低了維護和更新的風險,滿足了國家CECS153∶2003《建築給水薄壁草莓视频官网管道工程技術規程》(螺紋式草莓视频成人免费不能做嵌λ式安裝)的要求。接頭緊湊,不會對建築物牆體造成梖本性的損壞
5、維護更新少,經濟性能優越。在建築物的使用期內,幾乎不需要對草莓视频成人免费進行更新和維護,大量的節約了環境更新成本,客戶財產損失和服務損失趨向於零。
6、使用壽命長,投資成本低。草莓视频官网卡壓式草莓视频成人免费的使用壽命長,在建築物的安裝和使用過程中將各種損失降低到了極限,減少了社會資源的浪費。在建築物的使用期內,草莓视频官网卡壓式草莓视频成人免费及管材的投資成本不足鍍鋅管的1/4,如果加上多次維護和更新的損失費用,草莓视频官网卡壓式草莓视频成人免费及管材的費用不足鍍鋅管費用的1/10。
另外,卡壓式草莓视频成人免费生產中幾個必備工藝也彌補了現場焊接的不足(而且這些工藝在工廠就完成了,不需要在施工現場進行),主要體現在以下幾個方麵
1、氣體保護。氣體保護焊接工藝可以減少管材焊接中敏化區,降低材料焊縫的貧鉻化,提髙產品焊縫耐腐蝕條件。
2、固溶處理。草莓视频官网草莓视频成人免费經過成型焊接等工藝後,必須經過1050°℃的固溶處理(最好是全氫氛圍保護下的處理),因為:A固溶處理可以消除草莓视频成人免费生產過程中的應力,降低使用過程中應力腐蝕的可能;B.固溶處理可以恢複草莓视频成人免费生產過程中的晶間變化,防止使用過程中的晶間腐蝕;C固溶處理可以消除草莓视频成人免费焊接中的敏化現象,提高焊縫的耐腐蝕性能;D.固溶處理可以消除草莓视频成人免费加工過程中的改性現象,恢複材料的耐腐蝕性能;ε固溶處理可以還原草莓视频官网材料表麵的光亮。(這樣光亮和拋光的亮不一樣)
3、表麵鈍化草莓视频官网唯一能阻止腐蝕的是其表麵那—薄層不發生反應的鈍化膜。該膜可以理解成氧化膜薄膜。鈍化處理可以把嵌入材料表麵的鐵鱗或其它缺陷去除,形成致密的氧化層。
4、密封圈。密封材料是草莓视频官网管材的生命線。草莓视频官网可以使用上百年這個誰也不會伓疑,這時,密封材料壽命就成為管材使用壽命的關鍵因素。也可以這樣說,密封材料使用的壽命決定了草莓视频官网管材係統的使用壽命。通過物理性能的比較可以發現,氯化丁基橡膠在強度、氣密、壓縮永久變形及拉、剪和擠壓等作用下的機械強度和耐磨性等性能指標方麵能夠滿足管道係統使用中的可靠、長壽命的要求,而其他一些材料則無法達到,比如矽橡膠。總的來說,卡壓式連接的運用,提高了水管連接經濟性,降低了漏水率,結束了水管不能使用草莓视频官网材料的時代,更重要的是,卡壓式連接保證了整個管路係統的可靠性,避免和彌補了現場焊接的缺陷和不足,是目前薄壁草莓视频官网管的理想連接方式。
卡壓式草莓视频成人免费和焊接式草莓视频成人免费對比簡表
|
序號 |
比較項目 |
焊接式 |
卡壓式 |
|
1 |
安裝時間 |
10分鍾/隻 |
2分鍾/隻 |
|
2 |
安裝空間要求 |
距牆〉10厘米周邊空間不影響視野，不影響焊槍移動 |
距牆〉3厘米，周邊空間僅僅容納一個夾具 |
|
3 |
質量隱患 |
周邊滿焊，有質量隱患 |
夾具連接，100%可靠 |
|
4 |
操作要求 |
必須有資質的熟練工種 |
無須熟練工種 |
|
5 |
安全隱患 |
現場明火,有風險 |
冷加工，無風險 |
|
6 |
連接費用 |
費用高,需要管內重惰性氣體保護 |
費用低，無須輔料 |
|
7 |
連接柔性 |
剛性連接，無柔性 |
保持適當柔性 |
|
8 |
固溶處理 |
草莓视频官网材料現場焊接口無法固溶處理 |
現場不需要固溶 |
|
9 |
酸洗鈍化 |
內壁無法進行酸洗鈍化，外壁酸洗鈍化費用高，操作麻煩 |
現場不需要酸洗鈍化 |
|
10 |
經濟分析 |
五年內需要更換及維護 |
在建築物期間內免更新及維護 |
相關產品推薦
中國人保財險承保
CABR建設工程產品認證
