環壓式草莓视频官网給水管道連接安裝_佛山市草莓TV网页版草莓视频官网科技有限公司

　　說明：

　　1.適用於公稱尺寸DN15～DN100的薄壁草莓视频官网管道連接。

　　2、環壓式草莓视频成人免费是指承口端部有密封段和穩定段的環壓連接方式。

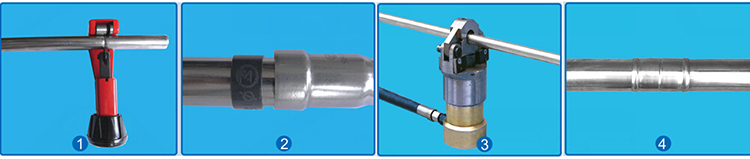

　　3、安裝順序

　　1)連接前，檢驗管材、草莓视频成人免费的端部和液斥丁隻等應幹淨無砂粒，無汙物沾粘

　　2)用手動切割器或電動專用砂輪切割機垂直斷管，其傾斜度應小於等於2mm，切割後應去除管口內外毛刺並整圓

　　3)先將管材插入承口底端，用畫線筆沿草莓视频成人免费緣在管材上畫出插入長度的標記

　　4)將圓筒形矽橡膠圈套在畫線標記的前端，不得使用任何潤滑劑

　　5)管材插入草莓视频成人免费時應確保畫線標記到草莓视频成人免费端麵距離應小於等於2mm，密封圈不得扭曲、割傷、移位，並使其完全定位在管材草莓视频成人免费的密封段

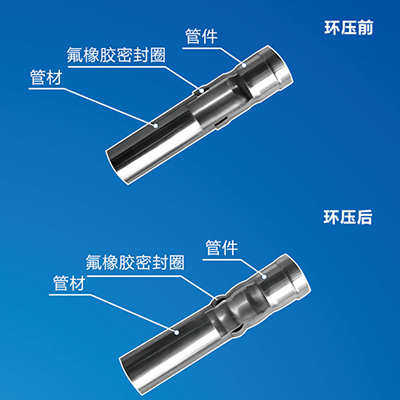

　　6)將液壓工具鉗口的記號麵與草莓视频成人免费外端端麵一致，並與被承接的管材、草莓视频成人免费呈垂直狀，方可進行環壓、當模塊完全閉合後，穩壓3s以上，即可卸壓。此過程為沿草莓视频成人免费圓周均勻施加徑向力使管材與草莓视频成人免费的穩定段局部內縮，形成凹槽呈咬合固定，達到所需連接強度，同時，密封段處亦下凹，使密封材料產生壓縮形變，完全填充密封腔內的間隙，形成楔形密封，達到密封效果。

　　4.接頭處無套絲、滾槽、焊接，但拆卸後不得重複使用，管道係統中草莓视频成人免费應固定牢固，不得鬆動。

　　5.與內、外螺紋轉換接頭連接時，均需先擰緊螺紋後，再做環壓連接。

**薄壁草莓视频官网管材、草莓视频成人免费規格表**
公稱尺寸 DN	管外徑及公差 DW	壁厚及公差T
公稱尺寸 DN	管外徑及公差 DW	一係列管材	二係列管材	草莓视频成人免费
15	16±0.10	0.6±0.06	0.8±0.08	0.8±0.08
20	20±0.12	0.7±0.07	1.0±0.10	1.0±0.10
25	25.4±0.14	0.8±0.08	1.0±0.10	1.0±0.10
32	31.8±0.18	1.0±0.10	1.2±0.12	1.2±0.12
40	40±0.20	1.0±0.10
50	50.8±0.26	1.2±0.12
65	63.5±0.32	1.2±0.12	1.5±0.15	1.5±0.15
80	76.1±0.38	1.5±0.15	2.0±0.20	2.0±0.20
90	88.9±0.44
100	101.6±0.54

說明：1.按（飲用水草莓视频官网焊接鋼管）YB/T4204-2009執行

2.管材1、2係列的管外徑相同，故彈性體密封圈均可適用

**彈性體密封圈的基本尺寸**
公稱尺寸 DN	D1	D2	H
15	18.0	16.0	9.5
20	22.0	20.0	9.5
25	27.9	25.4	11.0
32	34.3	31.8	11.0
40	43.0	40.0	16.0
50	53.8	50.8	16.0
65	67.5	63.5	17.0
80	80.0	76.0	17.0
90	93.0	89.0	17.0
100	104.6	101.6	17.0
